Quelle hauteur d’évacuation pour un évier ?

Une évacuation d’évier se décide avant la pose des meubles, parfois avant la peinture, et se corrige mal ensuite : saignée à reprendre, carrelage à percer, siphon qui ne passe plus sous le bac. La hauteur d’évacuation d’un évier dépend d’un point de départ (le sol fini), d’un encombrement (celui du siphon sous la bonde) et d’une pente à ménager jusqu’à la chute. Quelques centimètres d’écart suffisent à créer une contre-pente ou à écraser le siphon contre le fond du meuble.

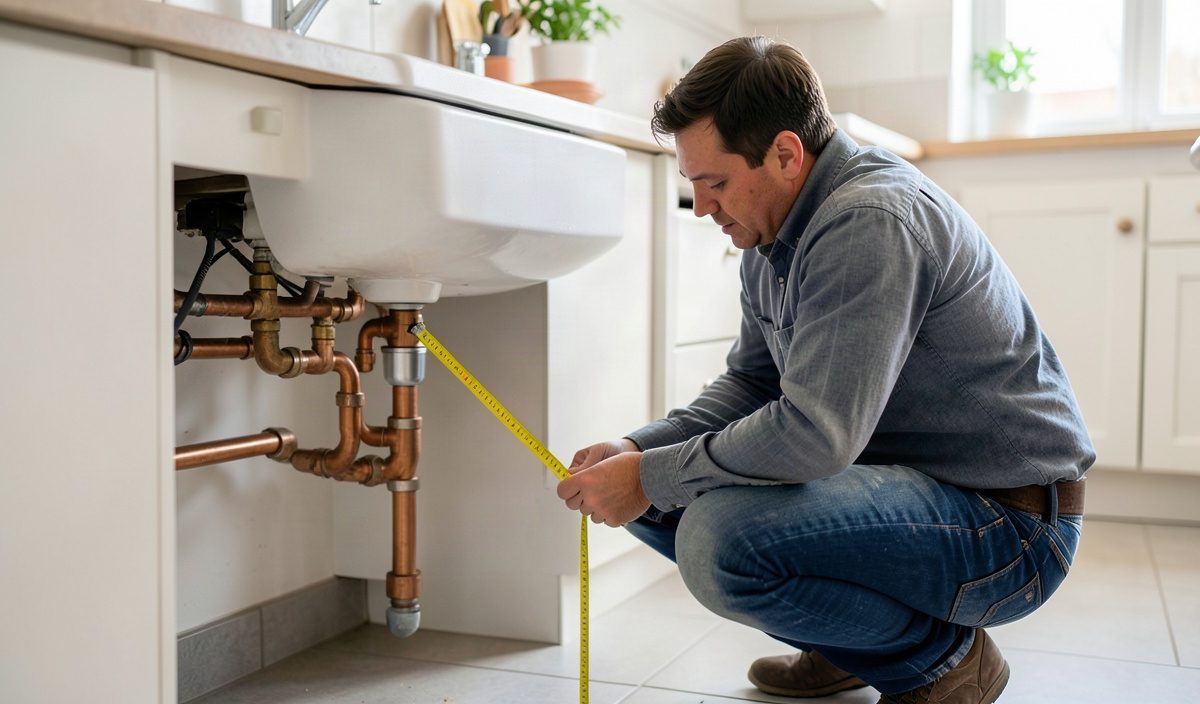

À quelle hauteur du sol placer la sortie d’évacuation d’un évier ?

La sortie d’évacuation d’un évier se place à 520 mm du sol fini, et le tube qui en part doit mesurer au moins 33 mm de diamètre extérieur. Le même repère est donné pour le lave-linge et le lave-vaisselle, ce qui permet de préparer une seule hauteur de sortie pour les trois appareils d’une cuisine.

Cette cote est un repère de préparation du chantier : elle suppose un siphon dont la sortie arrive à ce niveau ou au-dessus, et elle se confirme avec l’évier et le siphon réellement achetés. Le DTU 60.11 qui encadre le calcul de ces réseaux a changé : la version d’octobre 1988 est annulée, remplacée par plusieurs parties dont la partie 2, consacrée à l’évacuation des eaux usées et des eaux vannes, en vigueur aujourd’hui.

Élément	Valeur	Condition
Hauteur de la sortie	520 mm	Depuis le sol fini, pour évier, lave-linge et lave-vaisselle
Diamètre extérieur du tube	33 mm minimum	Mêmes appareils
Diamètre nominal pour un évier	DN 40 à 50	Selon la longueur de la canalisation
Pente du tronçon horizontal	1 à 3 cm par mètre	Vers la chute, sans remontée

Pourquoi mesurer depuis le sol fini et non depuis la dalle ?

Parce que le revêtement ajoute une épaisseur que la sortie doit absorber : une hauteur prise sur le sol brut, avant carrelage, sol PVC ou stratifié, ne correspond plus à rien une fois le sol posé. À titre d’exemple, avec un revêtement collé de 15 mm, une sortie percée à 520 mm de la dalle brute se retrouve à 505 mm du sol fini, soit 15 mm de pente perdus avant même le premier mètre de tuyau.

Le risque est plus net en rénovation, quand la cuisine est posée avant le sol ou quand une chape neuve rehausse le niveau. Le niveau final du sol doit donc être connu avant de sceller ou de percer : revêtement choisi, épaisseur de la sous-couche, et chape éventuelle, dont le dosage et l’épaisseur d’une chape de 5 cm fixent la hauteur finie.

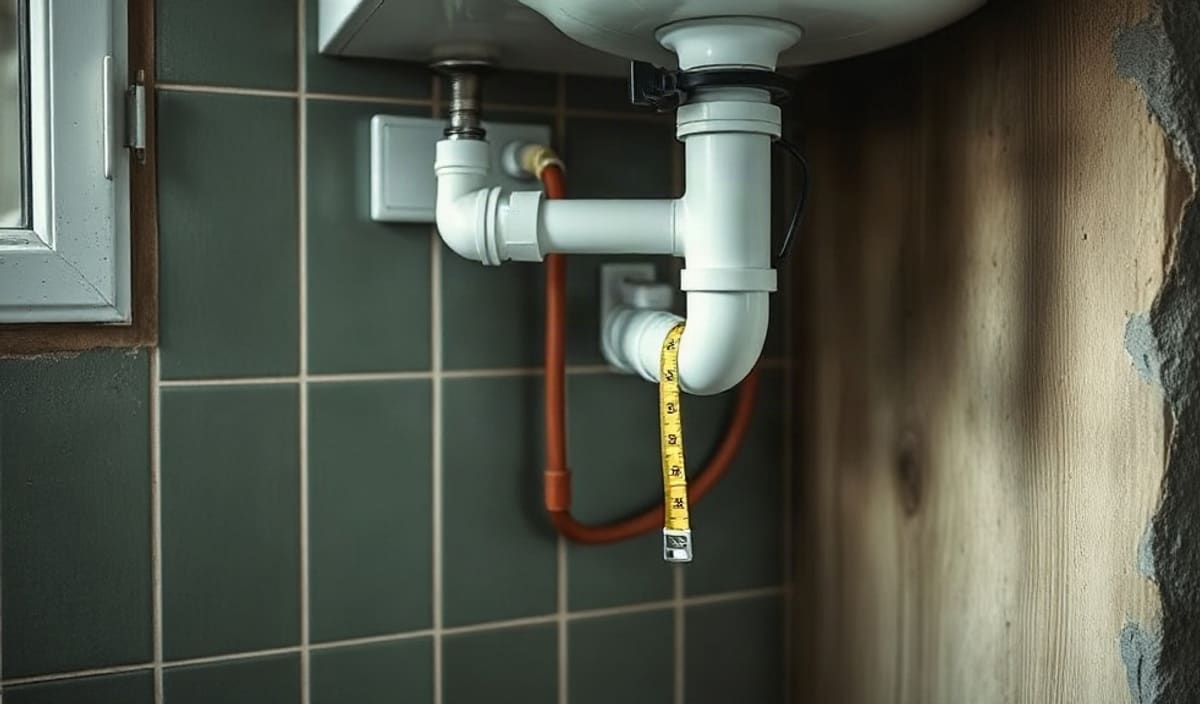

Quel siphon loger sous la bonde, et avec quelle marge ?

Le siphon occupe de 59 à 249 mm sous la bonde selon le modèle, et cette hauteur décide de la marge qui reste entre le fond du bac et la sortie du mur. Un modèle ultra-plat de Wirquin pour évier deux bacs ne prend que 95 mm sous l’évier, avec une sortie orientable de 40 mm. Valentin propose un siphon à hauteur réglable de 59 à 105 mm (modèle 7507, avec prises machine à laver) ou de 205 à 249 mm (modèle 7527, avec raccordement de trop-plein).

Siphon d’évier	Encombrement sous l’évier	Particularité
Wirquin Espace Tubul, évier 2 bacs	95 mm	Sortie orientable Ø 40 mm, une connexion machine
Valentin Connectic, modèle 7507	59 à 105 mm, réglable	Prises machine à laver, double évacuation
Valentin Connectic, modèle 7527	205 à 249 mm, réglable	Raccordement de trop-plein

Le calcul se fait en deux soustractions. La sortie du siphon se trouve à la hauteur de la bonde moins l’encombrement du siphon, et elle doit rester au-dessus de la sortie du mur, sinon l’eau devrait remonter. Pour un bac dont la bonde est à 780 mm du sol fini (valeur d’illustration), un siphon de 249 mm place sa sortie vers 531 mm. Avec un tube de 50 cm jusqu’au mur et une pente de 2 cm par mètre, il faut 10 mm de dénivelé : 531 − 10 = 521 mm, ce qui passe tout juste au-dessus de la sortie murale de 520 mm. Avec le siphon ultra-plat de 95 mm, la sortie du siphon monte vers 685 mm et la marge devient confortable.

Quelle pente et quel diamètre prévoir pour le tuyau jusqu’à la chute ?

Le tronçon horizontal descend de 1 à 3 cm par mètre vers la chute : c’est la fourchette indiquée pour les collecteurs d’eaux usées selon le DTU 60.11. Pour un tuyau de 2 m, la différence de hauteur entre le départ et l’arrivée va donc de 2 à 6 cm, et la sortie murale doit être placée en tenant compte de cette chute plutôt que simplement alignée avec la bonde. Au départ de 520 mm avec 2 m à 2 cm par mètre, le tube arrive à la chute 4 cm plus bas, soit 480 mm du sol fini.

Côté diamètre, le DN 32 est réservé aux lavabos et lave-mains, le DN 40 correspond au lave-linge et au lave-vaisselle, et le DN 40 à 50 aux éviers, douches et baignoires selon la longueur de la canalisation. Le DN désigne le diamètre extérieur pour les tubes et raccords PVC, et le diamètre intérieur pour le cuivre.

Comment raccorder un lave-vaisselle sur la même évacuation que l’évier ?

Un siphon à prise machine permet de raccorder le lave-vaisselle sans second siphon : le modèle Wirquin cité plus haut offre une connexion machine, et le Valentin 7507 assure une double évacuation pour l’évier et la machine. Le lave-vaisselle est du DN 40, comme le lave-linge. Sa sortie se prépare à la même hauteur de 520 mm.

Avant la pose des meubles, le plan du chantier doit fixer la place de chaque appareil : une arrivée d’eau froide et une évacuation pour le lave-vaisselle et le lave-linge, une évacuation plus des alimentations en eau chaude et froide pour l’évier. Les robinets d’arrêt doivent rester accessibles, une fois le meuble en place.

Que faire si la sortie existante ne tombe pas à la bonne cote ?

Le premier réglage est le choix du siphon, parce que l’écart entre un modèle ultra-plat et un modèle haut atteint 154 mm (249 − 95). Si la sortie murale est plus haute que prévu, un siphon compact remonte la sortie du siphon et restaure la pente descendante vers le mur. Si elle est plus basse, la pente est plus facile à tenir, mais la sortie du siphon doit encore arriver au niveau du mur : un modèle réglable en hauteur permet alors de caler l’ensemble.

Lorsque l’écart dépasse ce que le siphon peut absorber, la sortie doit être reprise : c’est un travail de plomberie sur le mur ou la dalle, à confier à un plombier, car il touche à une canalisation commune. Un tube qui forme un ventre ou une succession de coudes pour rattraper la cote reste à proscrire : il retient les graisses et les résidus.

Questions fréquentes

Un lavabo de salle de bains suit-il la même cote qu’un évier ?

Non, le diamètre est déjà différent : DN 32 pour un lavabo ou un lave-mains, DN 40 à 50 pour un évier. Le repère de 520 mm vise l’évier, le lave-linge et le lave-vaisselle. Pour une vasque, la hauteur se déduit de la sortie du siphon choisi, comme dans le cas d’un meuble de salle de bain fabriqué sur mesure.

Que signifie DN 40 sur un tuyau d’évacuation ?

DN signifie diamètre nominal. Sur un tube PVC, DN 40 correspond à 40 mm de diamètre extérieur ; sur un tube en cuivre, il correspond à 40 mm de diamètre intérieur. Un tube PVC de 33 mm extérieur, tout juste au minimum cité pour un évier, est donc plus étroit que le DN 40 préconisé.

Comment raccorder un évier à deux bacs sur une seule sortie ?

Avec un siphon conçu pour deux bacs, qui réunit les deux bondes avant la sortie unique. Le modèle Wirquin cité ci-dessus a une entrée de 1’’1/2 et une sortie de 40 mm. Les deux bacs partagent alors le même siphon, la même garde d’eau et la même sortie murale.

À quoi sert la garde d’eau du siphon, et faut-il ventiler l’évacuation ?

La garde d’eau est la hauteur d’eau retenue dans le siphon : 50 mm sur le modèle Wirquin, ce qui protège des remontées d’odeurs. Le siphonnage, lui, est évité par la ventilation de la descente : les colonnes de chute doivent être prolongées pour la ventiler.

Le DTU 60.11 impose-t-il la cote de 520 mm ?

Le repère de 520 mm vient d’un guide de pose de plomberie de cuisine. Le DTU 60.11 est un recueil de règles de calcul des installations de plomberie sanitaire, et le NF DTU 60.1 de décembre 2012 encadre la plomberie sanitaire des bâtiments en remplaçant la version de 1993. Pour un chantier neuf, la cote se valide donc d’abord avec la notice du siphon et la hauteur de la bonde.
